Visualisateur de cartographie

Petite presentation

Je découvre un jour dans une des armoires de mon école un programmateur d'eprom , tiens tiens parfait pour ma polo! Je propose alors mes services pour les copies de puces sur un forum, au fil du temps je commence à en avoir quelques unes, de quasiment tous les préparateurs, mais laquelle choisir dans toutes ces puces, et y a t'il des arnaques?

J'arrive à trouver sur le net quelques informations sur les eprom G40, adresse de la table d'injection, table d'allumage, rupteur, enrichissement... J'avais développé un petit bout d'interface graphique pour un projet de l'école, je décide donc de le réutiliser pour afficher en 3D les cartographies moteur:

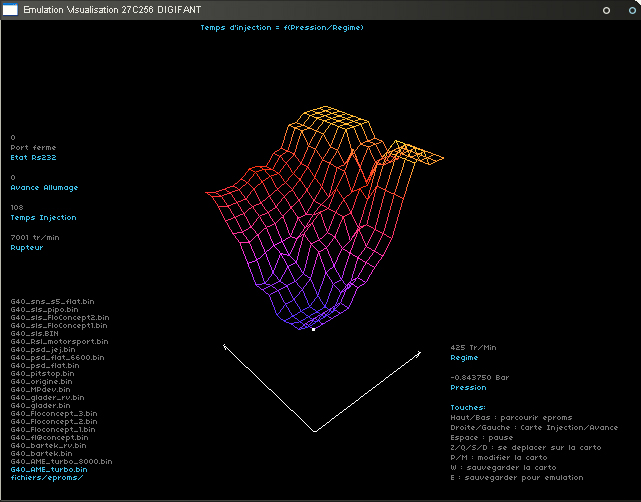

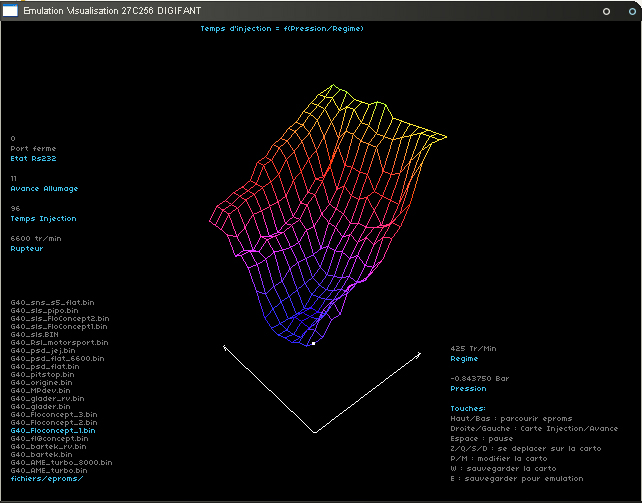

Table d'injection : Temps d'injection sur un cycle moteur en fonction du régime moteur de de la pression d'admission.

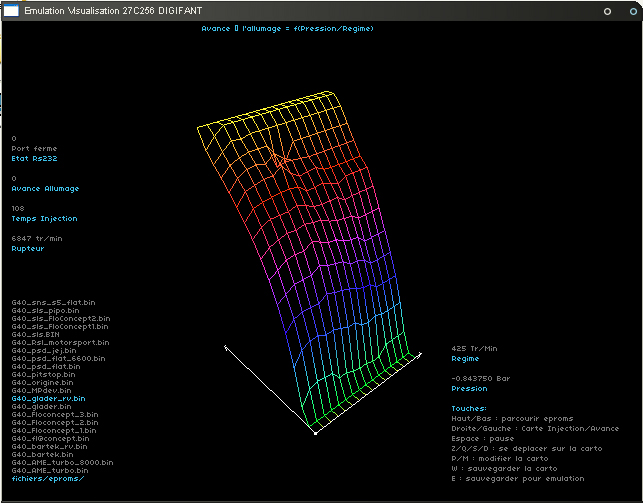

Table d'allumage : Avance à l'allumage appliquée en fonction du régime moteur de de la pression d'admission.

J'ai pu ainsi m'apercevoir que certaines puces ne sont que du vent: seul le rupteur est modifié sur la puce...tout çà pour un prix ...très sympa! On taira les noms...

Je ne m'attendais pas à des miracles , je l'ai plus fait pour comprendre le fonctionnement du calculateur et surtout pouvoir ensuite faire ma propre cartographie pour ma voiture de circuit .

J'ai donc rajouté une fonction de parcours de la table et de modification avec des touches clavier.

Ainsi couplé à l'émulateur d'eprom, il est possible de modifier en temps réel la cartographie et d'en mesurer les régressions/améliorations.

Une video plus parlante du logiciel:

Je partage les sources , l'interface est codée en C/C++, et pour l'affichage j'utilise SDL et de l'OpenGL. Une liaison Rs232 est également mise en oeuvre pour communiquer avec l'émulateur.

Avis au amateurs!
